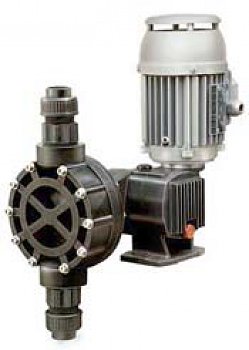

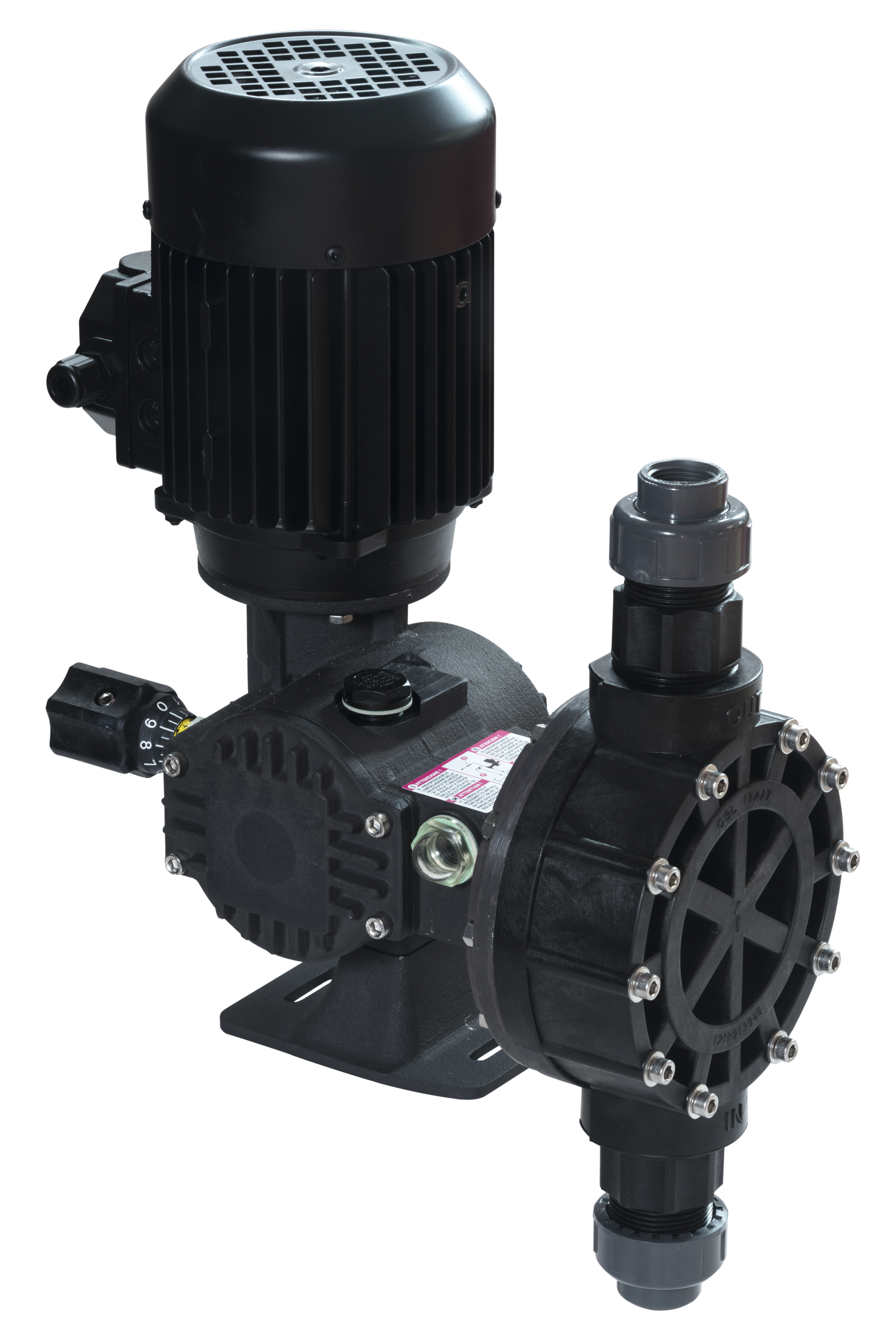

Dávkovací čerpadla OBL řada M

Dávkovací čerpadla řady M s mechanicky ovládanou membránou a vratným pohybem pomocí pružiny kombinují charakteristiky plunžrového čerpadla (lineární průtok) s výhodou bezúkapového provozu membránového čerpadla. Patentovaná konstrukce membrány zajišťuje lineární závislost průtoku na velikosti zdvihu. Při změně protitlaku zůstává průtok téměř konstantní. Přesnost +/- 2% v rozsahu 10 – 100 % jmenovitého průtoku

Materiál tělesa převodovky je hliník.

Pohon
motorický (0,25 kW nebo 0,37 kW)
Průtok
max. 660 l/h
Tlak
max. 12 bar
Materiál
PP (polypropylén), PVDF (polyvinylidenfluorid), nerez (AISI316)
Rozsah teplot
kapaliny od 0°C do 45°C
Viskozita
max. 100 cSt
Provozní režim
12/24
Mechanismus
jednodílná membrána s vratným pohybem pružinou
Regulace
 ručně (mikrometrický šroub) nebo dálkově servoovladačem (proud 0/4-20 mA, napětí 0-10 V, pulzy)
Typ připojení
závit nebo příruba
Provedení ATEX
na vyžádání

Materiálové provedení



A

PP

PP11

PP32

S562

hlava čerpadla

AISI316

PP

PP

PP

PVDF

membrána

PTFE

PTFE

PTFE

PTFE

PTFE

klec

PP/AISI316

PP

PP

PP

PVDF

sedla

AISI316

PVC

AISI316

INCOLOY-825

PTFE

kuličky

AISI316

PYREX

AISI316

HASTELLOY C-276

PYREX

tělo ventilu

AISI316

PP

PP

PP

PVDF

těsnění

FPM

FPM

FPM

FPM

PTFE

příruba

AISI316

PVC

PVC

PVC

PVDF

tělo příruby

AISI316

PVC

PVC

PVC

PVDF
