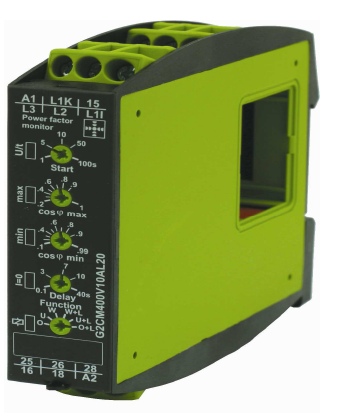

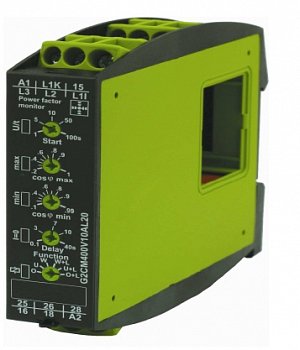

Model G2CM400

Fázový úhel cos fí je závislý na zatížení motoru a je jedinou měřenou veličinou.

Nastavitelná spínací úroveň cos fí reaguje volitelně na přetížení nebo na odlehčení motoru. Po uplynutí nastaveného zpoždění přepne relé R do poruchového stavu.

Při odlehčeném režimu dokáže relé rozpoznat poruchu na pohonné jednotce – např. chod čerpadla na sucho, přetržení řemenu nebo přerušení přívodu proudu do čerpadel či ventilátorů. K ochraně čerpadla tedy nejsou třeba žádné dodatečné senzory.

Technická data
Měřící rozsah:
3 x 24 V/AC až 3 x 440 V/AC dle zvoleného napájecího trafomodulu
1 x 24 V/AC až 1 x 440 V/AC

Frekvenční rozsah: 30 Hz až 1 kHz
Dovolený proud: 0,5 – 10 A
